MIWA ミワ GT60 防音扉用グレモン錠

価格\9,850～\40,050

普及型のグレモン錠です。

特長
・ソフトな操作感 裏側に樹脂を用いたハンドル（92型）を用意し、ソフトな操作感を実現しました。

・ハンドル操作力を軽減ハンドル操作力を軽減するため、デッドとロッドの動きに時間差（ロッドを先に突出させた後、デッドを出す）を設けました。

・ハンドルの誤操作を抑止 グレモン錠が正しい作動位置のみで操作できるようにストライクに調整式の突起（セットアップピース）を設けました。

・他社製シリンダー（（株）ゴール：HD）も装着可能 専用アダプター（別途発注品）と組み合わせてご使用ください。扉厚は他社カタログと同一範囲です。ただしシリンダーユニットは他社メーカーにご発注ください。サムターンは美和ロック製のDA用をご使用ください。シリンダーのメーカーが異なっても、錠ケースは同一です。
使用ください。シリンダーのメーカーが異なっても、錠ケースは同一です。

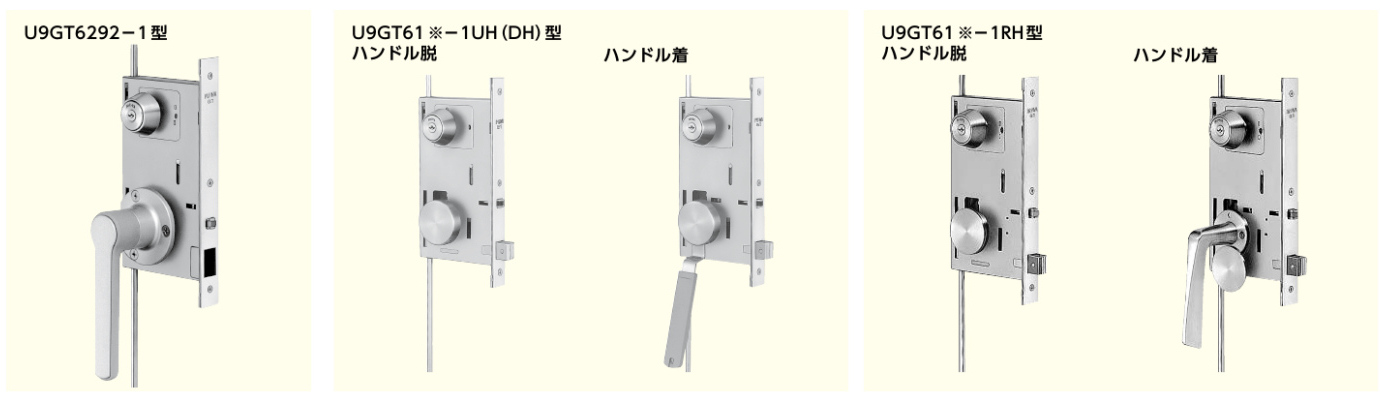

・室外側脱着ハンドルタイプGT61（62,612,61F）＊−□UH型（プレートハンドルタイプ：デッド突出時のみ脱着可能）GT61（62,612,61F）＊−□DH型（プレートハンドルタイプ：デッド突出時、デッド引き込み時脱着可能）GT61（62,612,61F）＊−□RH型 意匠上、室外側にハンドルを出したくない場合にご利用ください。扉厚範囲がとれませんので正確な扉厚をご指示ください。（注）UH型／DH型ハンドルは別途ご手配品ですのでご注意ください。（UH型とDH型のハンドル部は共通製品です）

・片面ハンドルタイプGT61（62,612,61F）＊−□H型一方向からのみハンドル操作を行う場合にご使用ください。

・分割記号 GT61.DCS型（ケース・ロッドガイドの型式） GT61.WSS型（ストライク・ロッドウケの型式）

・ご発注の際はD寸法（扉高さ寸法）、M寸法（扉下端からハンドルセンターまでの寸法）をご指示ください。ご指示がない場合は、ロッド全長（先金具含）L＝1,200mmを2本付で納入いたしますのでドアメーカー様にて定寸していただくようにお願い申し上げます。
【ロッド長さ計算式】 上部：L1＝D−M−116.4 下部：L2＝M−14.4

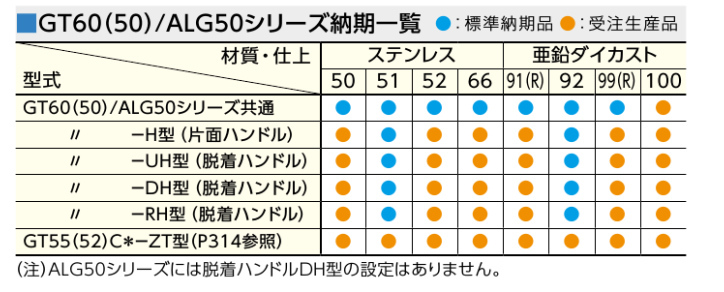

材質・仕上　
91・91R・92・99・99R・100型　　亜鉛ダイカスト・シルバー色塗装
50・51・52・66型　18ー8ステンレス（SUS304）・ヘヤーライン仕上（記号ST）・バフ仕上（記号SB）

仕様
バックセット（mm）　　70
スペーシング（mm）　　115
扉厚可能範囲（mm以上〜mm未満）　　33〜42・42〜50・50〜58・58〜66
（注1）脱着ハンドルの場合、扉厚範囲がとれませんので、扉厚を正確にご指示ください。 脱着ハンドルUH型／DH型は扉厚40mm以上からとなります。
（注2）ご発注の際D寸法（扉の高さ）、M寸法（扉下端からハンドルセンターまでの寸法）をご指示ください。D、Mの最小寸法は、それぞれD＝333mm以上／M＝119mm以上です。上記寸法未満は製作できません。
