MIWA ミワ GT55・56シリーズ 防音扉用グレモン錠

価格\14,550～\24,650

床面の傷防止や扉高さの大きい場合に最適なグレモン錠です。

特長

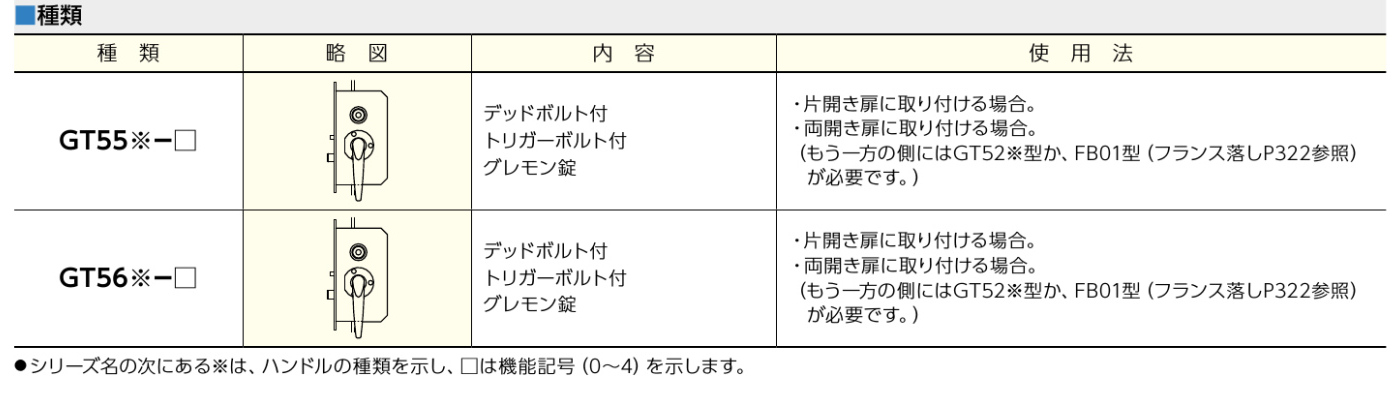

・GT55シリーズは、下部ロッドが扉の下端から出ません。床面の傷防止や雨水・ゴミ対策で、下枠に受けを付けたくない場合にご使用ください。

・GT56シリーズは、上下ロッド、デッド、上部デッドによる4点締まりタイプです。扉高さが大きい場合にご使用ください。

・扉を外さなくても本体ケースが着脱できるカセット方式も可能扉を外さなくてもメンテナンスが楽に行えます。この場合、製品型式に"C"を付けてご発注ください。切欠寸法はALG50シリーズを参照ください。（例）U9GT55C91ー1 扉厚40mm以上の扉にご使用ください。

・他社製シリンダー（（株）ゴール：HD）も装着可能専用アダプター（別途発注品）と組み合わせてご使用ください。扉厚は他社カタログと同一範囲です。ただしシリンダーユニットは他社メーカーにご発注ください。サムターンは美和ロック製のDA用をご使用ください。シリンダーのメーカーが異なっても、錠ケースは同一です。

・シリンダー、サムターンの取り付けが容易 シリンダー、サムターンの取り付けは、錠ケースのフロント側からのピン固定式（U字型ピンで、ケースに内蔵）ですので、取り付けが容易で取り付け間違いがありません。

・ハンドル操作力を軽減 ハンドル操作力を軽減するため、デッドとロッドの動きに時間差（ロッドを先に突出させた後、デッドを出す）を設けました。

・フロント幅とロッドガイド幅を統一フロント幅およびロッドガイド幅を25mmに統一していますので、扉の曲げ加工が容易になりました。

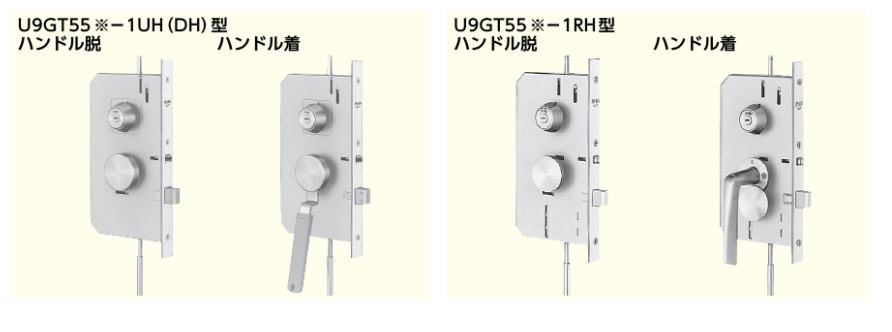

・室外側脱着ハンドルタイプ
GT55（56）※ー□UH型 （プレートハンドルタイプ：デッド突出時のみ脱着可能）
GT55（56）※ー□DH型 （プレートハンドルタイプ：デッド突出時、デッド引き込み時脱着可能）
GT55（56）※ー□RH型 意匠上、室外側にハンドルを出したくない場合にご使用ください。扉厚範囲が取れませんので正確な扉厚をご指示ください。
（注）UH型／DH型ハンドルは別途御手配品ですのでご注意ください。（UH型とDH型のハンドル部は共通製品です）

・片面ハンドルタイプ　GT55（56）※ー□H型 一方向からのみハンドル操作を行う場合にご使用ください。

・ご発注の際はD寸法（扉高さ寸法）、M寸法（扉下端からハンドルセンターまでの寸法）をご指示ください。55、56タイプは当社での定寸を原則としますのでD、M寸法を必ずご指示ください。


・材質・仕上　
91・91R・92・99・99R・100型　亜鉛ダイカスト・シルバー色塗装
50・51・52・66型　18ー8ステンレス（SUS304）・ヘヤーライン仕上（記号ST）・バフ仕上（記号SB）

・仕様
バックセット（mm）64
スペーシング（mm）80
扉厚可能範囲 （mm以上〜mm未満）33〜42・42〜50・50〜58・58〜66
（注1）脱着ハンドルの場合、扉厚範囲がとれませんので、扉厚を正確にご指示ください。脱着ハンドルUH型／DH型は扉厚40mm以上（カセット方式の場合は45mm以上）からとなります。
（注2）ご発注の際D寸法（扉の高さ）、M寸法（扉下端からハンドルセンターまでの寸法） をご指示ください。
